GB/T 26253-2010 塑料薄膜和薄片蒸气透过率的测定 红外检测器法标准规定了采用红外检测器测定水蒸气透过率试验方法。

       本标准适用于塑料薄膜、含塑料的多层复合膜、片材等材料的水蒸气透过率的测定。

       一、定义

       水蒸气透过率：在规定的试验条件下,试验达到平衡时单位时间内透过单位面积样品的水蒸气量。

       注:本标准中水蒸气透过率定义与GB/T 1037—1988中的水蒸气透过量定义的含义是一致的,水蒸气透过率(量)的单位为克每平方米24小时[g/(m2. 24 h)]。

       二、原理

       当样品置于测试腔时,样品将测试腔隔为两腔。样品一边为低湿腔,另一边为高湿腔,里面充满水蒸气且温度已知。由于存在一定的湿度差,水蒸气从高湿腔通过样品渗透到低湿腔,由载气传送到红外检测器产生一定量的电信号,当试验达到稳定状态后,通过输出的电信号计算出样品水蒸气透过率。

       三、红外透湿仪产品介绍

       红外法水蒸气透过率测试仪WVTR-I3 采用红外传感器法测试原理，适用于塑料薄膜、复合膜等膜、片状材料及塑料、橡胶、纸质等材料的瓶、袋等包装容器的水蒸气透过率测定，也称为红外法透湿性测试仪、水蒸气透过量测试仪等

水蒸气透过率测试仪

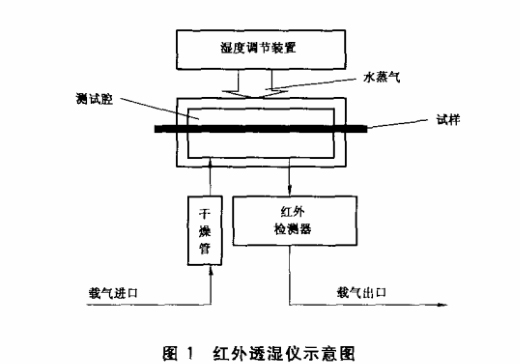

       红外透湿仪示意图（见图1）

红外透湿仪示意图

       透湿仪由湿度调节装置、测试腔、红外检测器、干燥管及流量表等组成。高湿腔的湿度调节可采用载气加湿的方式或饱和盐溶液的方式调节，红外检测器与低湿腔相连测定湿度。

      四、样品

      1. 样品应具有代表性,无褶皱、折痕、针孔等。样品应厚度均匀,每片样品的面积应大于仪器的测试面积,并可以密封安装在仪器上。

      2. 除另有规定外,每组样品至少为3片。

      3. 除另有规定外,应按GB/T6672的规定测试厚度,每个样品至少均匀间隔测量3个点。

      五、步骤

      1. 按2～5的步骤测定参考膜的水蒸气透过率值,进行仪器校正。

      2. 参考膜的水蒸气透过率值需每年校正1次～2次,实验室或检测机构应有效维护和使用参考膜。9.2 通干燥载气,测定仪器的零点漂移值。

      3. 将高湿腔的湿度调节到指定值。

      4. 将参考膜或样品平铺、密闭于测试腔内,注意不要使样品起皱或松弛。

      5. 通干燥载气,调节载气流量到规定值,载气流量应保持稳定,流量示值偏差应在5%以内,开始测定,直至试验稳定时输出的电压值或仪器显示的水蒸气透过率值变化在5%以内。如果输出值变化未在5%以内,应在报告里加以说明
