炭纸又称为炭纤维纸，是燃料电池实验的专用材料，炭纸是燃料电池的心脏-膜电极组 (MEA) 中一项不可或缺的材料, 它扮演着MEA与双极板之间的沟通桥梁角色。

    那么，炭纸都参照那些标准呢？对应的炭纸特性检测仪器设备都有哪些呢？

    目前国内标准是GB/T 20042.7-2014质子交换膜燃料电池 第7部分:炭纸特性测试方法。今天，众测机电小编简单介绍一下炭纸透气性测试方法及炭纸透气性检测仪器相关内容。

    相关关键词：炭纸透气性测试仪、炭纸透气仪、炭纸透气度测试仪、炭纸透气性能测定仪、炭纸检测仪器、炭纸透气度试验机

    炭纸作为质子交换膜燃料电池的组成部分，GB/T20042.7-2014《质子交换膜燃料电池 第7部分：炭纸特性测试方法》对炭纸透气性做了明确要求，标准里对测试方法也做了详细介绍：将样品放在中间孔面积为16平方厘米的两个平板夹具中间，平板夹具两侧带有进气、进气口，并保证气密性，在5Pa-50Pa的推荐压差下，测试通过样品的流量，进而推算出样品的透气率。

    一、炭纸透气率：

   在恒定温度下﹐单位压差、单位时间气体透过单位厚度、单位面积样品上的气体体积,单位为毫升毫米每平方厘米小时毫米汞柱[mL - mm/(c㎡- h - mmHg)]

    二、炭纸透气性检测仪器介绍

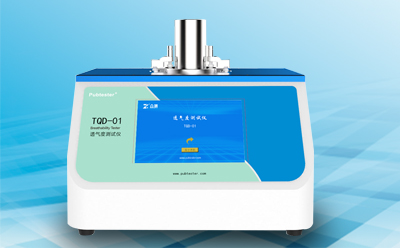

    炭纸透气性能测试可通过济南众测机电设备有限公司研发生产的透气度测试仪TQD-01检测仪器完成，将样品放好后，一键操作，自动计算出测试结果，操作简单，测量精准。

炭纸透气性检测仪

    炭纸透气性试验设备具有定压差、定流量两种测量方式供用户自由设定，高精度电子气流、气压传感器确保测试数据的准确性，嵌入式高速微电脑芯片控制，简洁高效的人机交互界面，为用户提供舒适流畅的操作体验，标准化，模块化，系列化的设计理念，可最大限度的满足用户的个性化需求，精心设计的UI界面，触控屏操作，10.1英寸高清彩色液晶屏，实时显示测试数据，进口高速高精度采样芯片，有效保证测试准确性与实时性，设备还配有微型打印机，可适时打印测量结果。

炭纸透气度测定仪操作界面

    设置参数界面

    设置压力：点击“设置压力框”弹出小键盘，点击按钮输入试验压力。

    设置时间：点击“设置时间框”弹出小键盘，点击按钮输入试验时间。

    设置面积：点击“设置面积框”弹出小键盘，点击按钮输入试样面积。

    三、炭纸透气性测试简单试验步骤

    1.上电，给检测设备通电预热。

    2.试样准备。根据需要准备试样，并且试样无明显缺陷。

    3.试验前准备。按要求进行试样预处理。

    4.进行试验。首先选择“试验模式”，开始试验；然后再进行其他测试，得到对应的测试指标。

    5.进行下一组试验。如果需要继续测试，重复上述试验步骤即可。

    6.试验结束后，点击“ 返回”键回到“主界面”。

    7.关掉设备的电源、气源，盖上防尘布。

    四、炭纸特征检测仪器设备还有哪些：

    根据相关标准，众测机电研发生产炭纸检测仪器还有以下几款：

 （1）炭纸拉伸强度测试

    样品的拉伸强度,单位为兆帕(MPa);

    推荐试验设备：众测机电TST-01B电子拉力试验机 （也称为炭纸拉伸强度试验机）

炭纸拉伸强度测试仪

     （2）炭纸厚度测试

       测厚仪的测量头与样品之间保持一定的压强为5 N/ ㎡.,记录厚度值。

       推荐设备：众测机电测厚仪 （也称为炭纸厚度测量仪、炭纸厚度测定仪等）

炭纸厚度测试仪
