原標題：卡式瓶活塞滑動性及泄漏試驗方法

摘要：筆式注射器所用的硼硅玻璃套筒俗稱卡式瓶，廣泛應用于基因工程、生物工程、胰島素、防生化急救、麻醉鎮靜、心臟病急救、抗生素等領域，卡式瓶活塞滑動性與密封性是其極為關鍵的兩個指標，本文將圍繞卡式瓶活塞滑動性及泄漏試驗，對試驗的要求及過程進行較為詳細的描述。

關鍵詞：筆式注射器檢測儀器、氯化丁基橡膠活塞、卡式瓶測試儀器、活塞滑動性檢測、泄漏測試

卡式瓶注入注射劑后，瓶口用膠塞鋁蓋密封，尾部用橡膠活塞密封。使用時，將卡式瓶置入可重復使用筆式注射器中，由于其獨到的設計，使用過程藥液不與注射器任何部件接觸，避免了交叉污染的情況，另外卡式瓶成本造價相對經濟，自從引入我國后就得到了廣泛應用，并且卡式瓶有著極為廣闊的應用領域和巨大的市場潛力，據不完全統計，藥用玻璃業國際市場對卡式瓶的年需求量約為10億只。

卡式瓶

一、執行標準及檢測項目介紹

YBB00162004-2015筆式注射器用溴化丁基橡膠活塞和墊片

1.測試項目:【泄漏試驗】、【活塞滑動性試驗】

2.標準要求

【泄漏試驗】取10個經硅油處理內表面的筆式注射器套筒，注水，裝上試驗用活塞及墊片，加上鋁帽，封口。將1個筆式注射器套筒安裝于筆式注射器套筒夾持器（有平面和活塞接觸），向活塞施加60N±3N的作用力，保持1分鐘，試驗結束后，檢查活塞及墊片的泄露情況，其余筆式注射器套筒也同樣操作，活塞及墊片部位不得有液體泄漏。

【活塞滑動性試驗】取10個經硅油處理內表面的筆式注射器套筒，注水，裝上試驗用活塞及墊片，加上鋁帽，封口。將1個筆式注射器套筒安裝于筆式注射器套筒夾持器（有平面和活塞接觸，夾持器必須確保能夠穿刺安裝在筆式注射器套筒上的墊片，注射針為一兩端有刃口的皮下針，外徑為0.4mm，當活塞移動時，套筒內的水應能通過該針排出）上，以40mm/min±3mm/min速度向下移動活塞，在筆式注射器套筒中移動一半距離時，暫停5秒，然后將活塞完全壓到底，其余筆式注射器套筒同法操作，記錄每次試驗中啟動活塞的最大作用力，取10個最大值的平均值作為“啟動力“，應不得過30N;記錄每次試驗中啟動之后保持其移動所需要的力，取10個值的平均值作為”持續推動力“應不得過15N;記錄每次試驗中暫停5秒后重新推動活塞的最大作用力，取10個最大值的平均值為”重新啟動力“，應不得過30N;并檢查在連續運動期間不得有”顫動“（指活塞的不規則運動）現象。

二、測試儀器

濟南眾測機電設備有限公司研發生產的醫藥包裝性能測試儀TST-01H檢測儀器用于筆式注射器活塞滑動性和泄漏試驗，也稱為筆式注射器檢測儀器。

三、卡式瓶活塞滑動性及泄漏測試方案

1.卡式瓶試樣準備

每種試驗至少要準備10個樣品。非成品時，注入液體前卡式瓶內表面須經硅油處理；橡膠活塞硬度、落屑等也須進行相關檢測；另外，如果需要可考慮配置封口機，方便卡式瓶封口。

2.注射針準備

注射針為一兩端有刃口的皮下針頭，外徑為 0.4mm。

3.殘液收集容器

試驗時卡式瓶會有殘液排出，也或許會出現瓶體破裂的情況，應該準備收集容器，及時清理，以防造成儀器、環境污染

4.活塞滑動性測試：

在“試驗項目列表”中，選中“滑動性試驗”，然后對其試驗參數進行設置：

試驗速度：40.0mm/min （標準要求）

回位速度：300.0mm/min（高效）

暫停時間：5秒 （標準要求）

其他參數默認即可。

參數設置完成后，直接點擊“試驗”按鍵，系統將自動完成整個試驗過程，期間不需任何人工干預，試驗曲線如圖下圖所示。

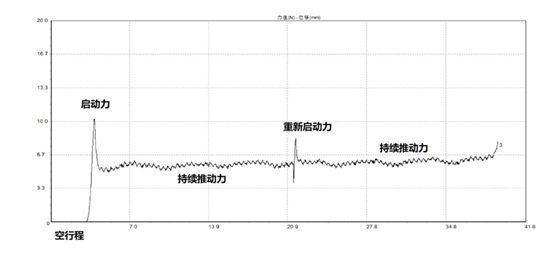

卡式瓶活塞滑動性試驗曲線

滑動性結果的評判：

啟動力，小于 30N；持續推動力小于15N；重新啟動力小于 30N；試驗過程中未發現“顫動”（指活塞的不規則運動）現象，判定結果為合格。

5.泄漏檢測

在“試驗項目列表”中，選中“泄漏試驗”，然后對其試驗參數進行設置：

試驗速度：10.0mm/min （標準要求）

回位速度：300.0mm/min（高效）

載    荷： 60N （設定載荷值）

保持時間： 60秒 （標準要求）

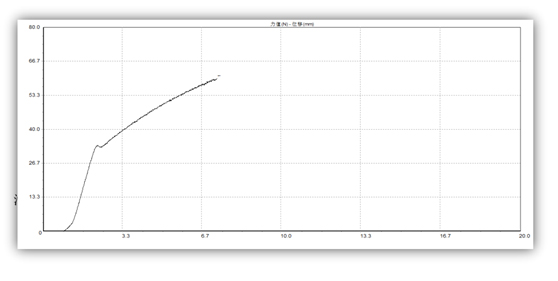

參數設置完成后，直接點擊“試驗”按鍵，系統將自動完成整個試驗過程，期間不需任何人工干預。試驗結束后，試驗曲線如下圖所示。

泄漏測試結果的評判：

向活塞施加60N±3N的作用力，保持1分鐘，無泄漏，判定結果為合格。

卡式瓶活塞滑動性、密封性是其極為關鍵的兩個指標，卡式瓶活塞滑動性能決定了筆式注射器藥液注射的持續性與可控性，同時也直接影響著使用者的操作感受，而泄漏試驗確保了卡式瓶的密封性、產品質量、產品保質期，隨著科技創新與進步，成本經濟的灌裝設備、卡式瓶必將更加受到市場的青睞與選擇，也勢必將卡式瓶的應用推向一個新高度。

眾測機電研發生產的TST-01H醫藥包裝性能測試儀具有自動判斷模式功能，能根據客戶的操作自動切換計算模式，計算各自的平均值、最大值、最小值等統計數據。同時，本測試設置可滿足抗拉試驗、鋁塑組合蓋開啟、熱封強度、剝離強度、泄露試驗、活塞滑動性試驗、安瓿瓶折斷力、膠塞穿刺力等8種不同試驗，試驗的操作智能化，耗時短、效率高，可滿足醫藥企業不同包裝的各項測試。
